精馏塔的温度控制系统

                                杭州安研流体设备有限公司  作者：阿牛提纯

                                                                       2025-06-24

精馏是将挥发度不同的组分所组成的混合物，在精馏塔中同时多次地进行部分气化和部分冷凝，使其分离成几乎纯态组分的过程。利用自动化技术对精馏塔进行智能控制，不但能提高产品质量和回收率，还有利于环保和节能。因此精馏过程中的自动控制很重要，本文主要针对精馏塔的温度控制来阐述精馏塔的温控系统。

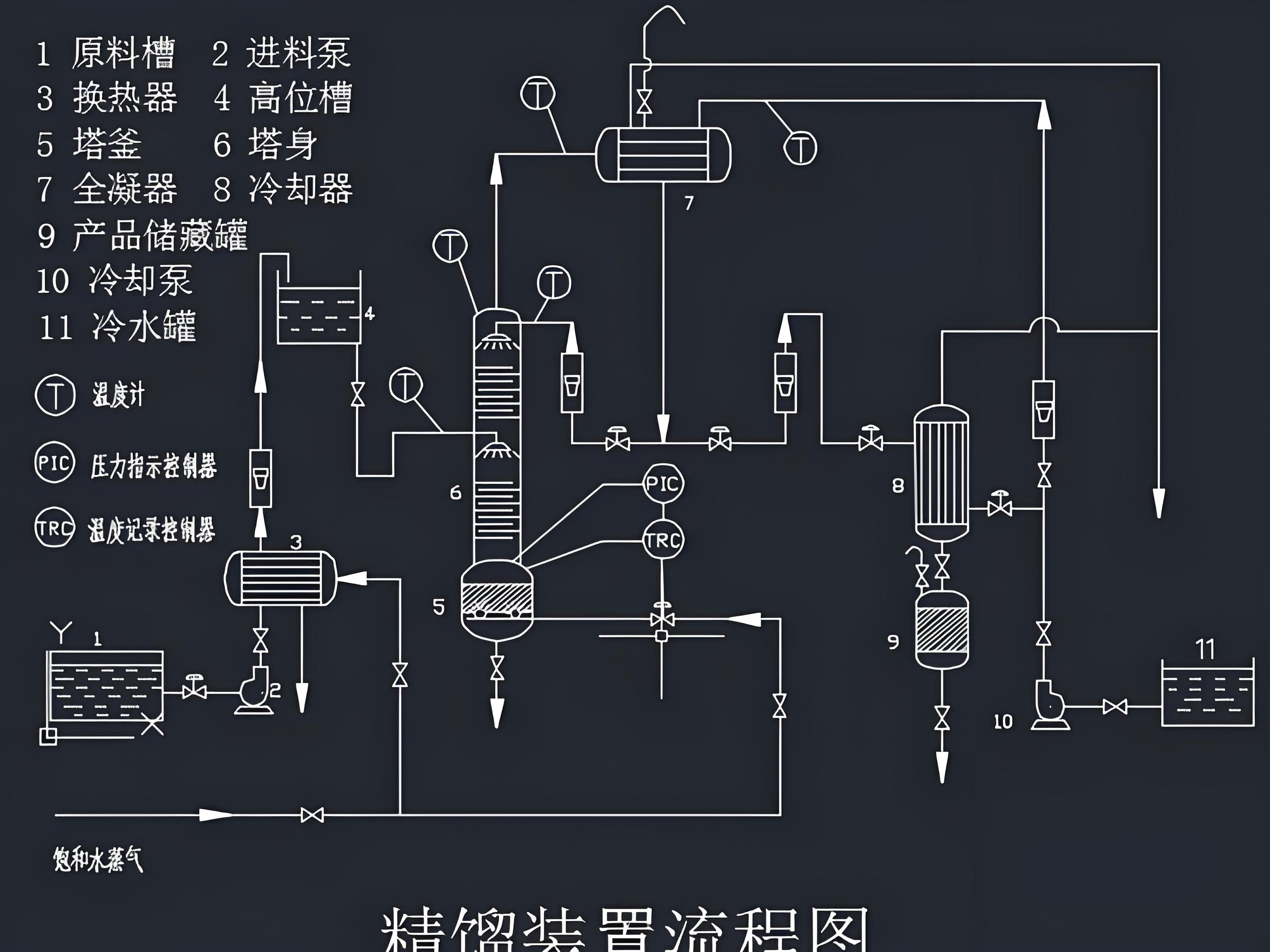

                                                                           （图1）精馏装置流程图

 衡量精馏塔的指标主要从以下几个方面：

【质量指标】混合物分离的纯度是精馏塔控制的主要指标。在精馏塔的正常操作中，产品质量指标就必须符合预定的要求，即保证在塔底或塔顶产品中至少有一种组分的纯度达到规定的要求，其他组分也应保持在规定的范围内，因此，应当取塔底或塔顶产品的纯度作为被控变量。但是，在线实时监测产品纯度有一定的难度，因此我们通常是用精馏塔内的“温度和压力”来控制提纯的产品纯度。不管是二元精馏塔还是多元精馏塔，当塔压恒定时，温度与成分之间一般都是有一一对应的关系，因此精馏塔内温度作为被控变量和间接质量指标。

【操作平稳】实现精馏塔的平稳操作需要尽可能克服进塔之前的主要可控扰动，同时缓和一些不可控的主要扰动，例如，对塔进料温度进行控制、进料量的均匀控制、加热剂和冷却剂的压力控制等。此外，塔的进出物料必须维持平衡，即塔顶馏出物与塔底采出物之和应等于进料量，并且两个采出量的变化要缓慢，以保证塔的进出料平衡。

【条件约束】为了保证塔的正常、平稳操作，必须规定某些变量的约束条件。例如，对塔内气体流速的限制，塔内气体如果流速过高易产生液泛，流程过低降低塔板效率，气体流速过高与过低均不可取，还有再沸器的加热温差不能超过临界值的限制等。

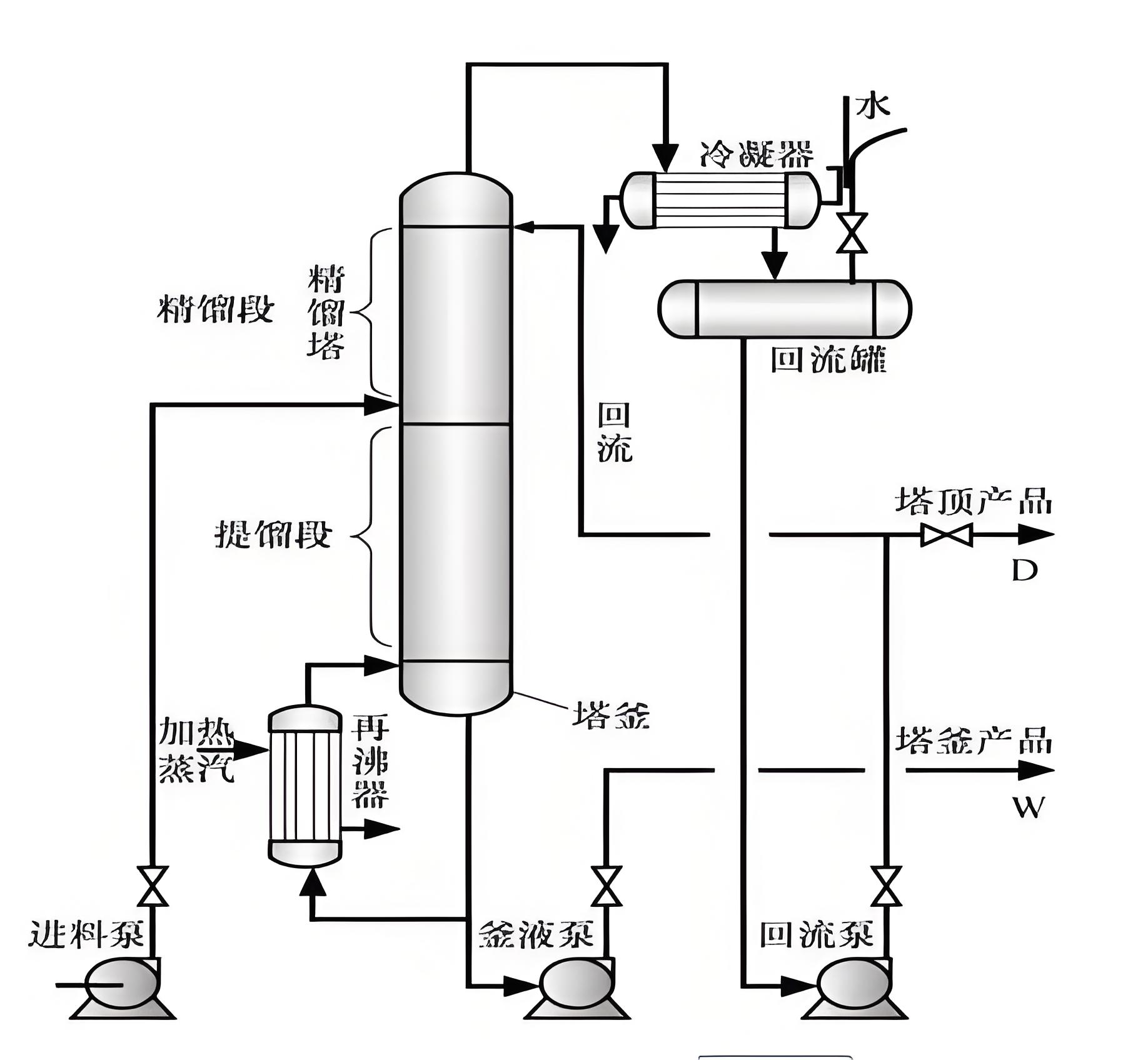

                                                                            （图2）精馏塔控制图

【精馏塔温度控制】现在谈到本文的重点指标--精馏塔的温度控制，精馏塔控制最直接的质量指标是产品组分纯度，但产品组分纯度分析周期长，滞后严重，因而温度参数成了最常用的控制指标，而温控核心部分的温控灵敏板取在精馏段的某层塔板处，称为精馏段温控。适用于对塔顶产品质量要求高或是气相进料的场合。调节手段是根据灵敏板温度，适当调节回流比。例如，灵敏板温度升高时，则反映塔顶产品组分纯度下降，故此时发出信号适当增大回流比，使纯度上升至合格值时，灵敏板温度降至规定值范围。

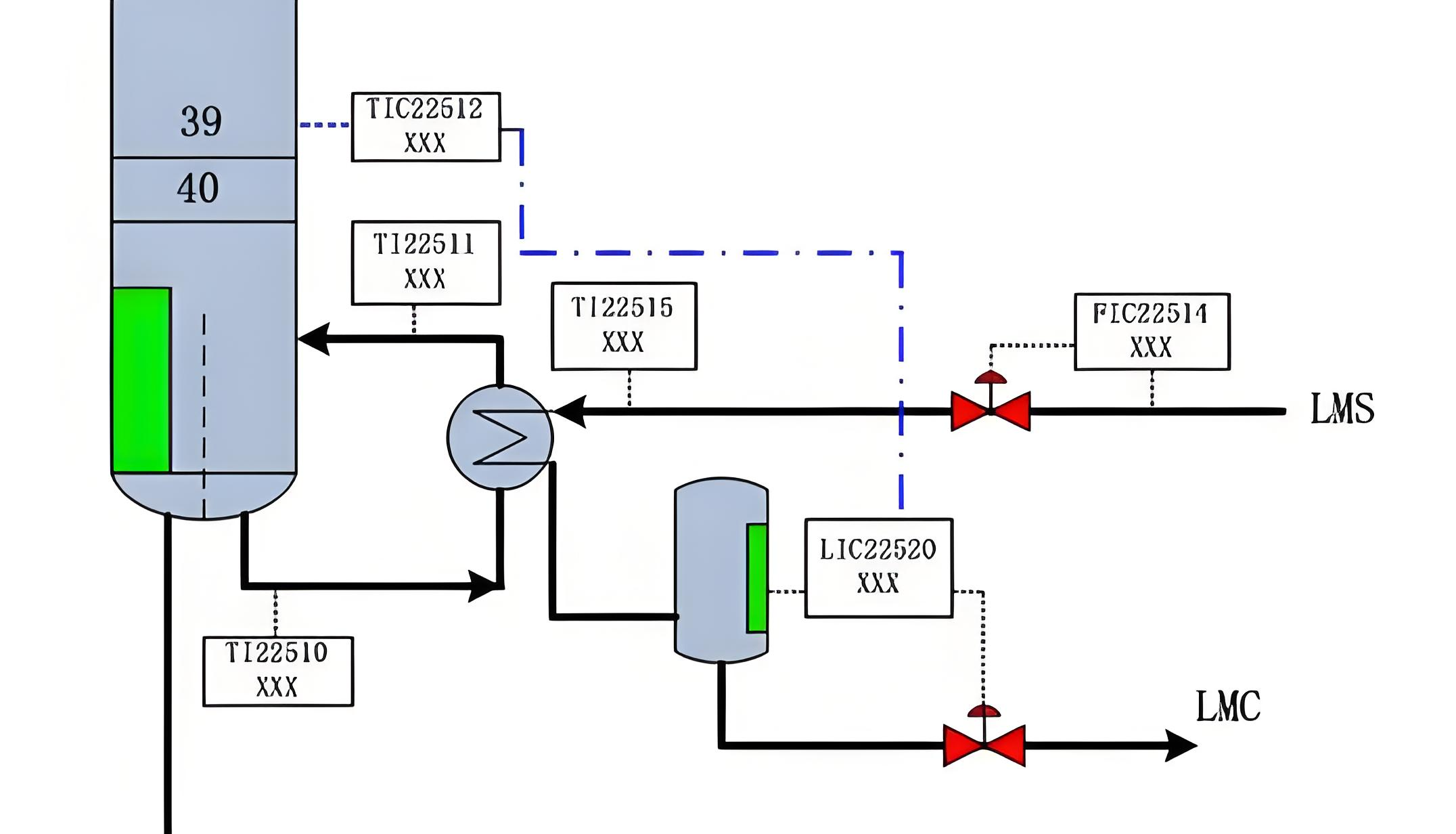

                                                                   （图3）精馏塔温度控制方案示意图

提馏段温控灵敏板取在提馏段的某层塔板处，称为提馏段温控。适用于对塔底产品要求高的场合或是液相进料时，其采用的调节手段是根据灵敏板温度，适当调节再沸器加热量。例如，当灵敏板温度下降时，则反映釜底液相组成XW变大，釜底产品不合格，故发出信号适当增大再沸器的加热量，使釜体温度上升。

【温差控制】当原料液中各组成的沸点相近，而对产品的纯度要求又较高时不宜采用一般的温控方法，而采用温差控制方法。温差控制是根据两板的温度变化总是比单一板上的温度变化范围要相对大得多的原理来设计。

【结论】

化工精馏塔是化工过程装置的核心组成部分，而对于精馏塔控制来说温度控制是重中之重，温度的剧烈变化会导致分离组分纯度降低，对精馏的效率影响极大，甚至导致精馏塔无法正常运行。温度控制系统为精馏塔的正常运行创造了良好的条件。随着自动化程度提高，后续杭州安研流体设备有限公司研发生产的精馏塔手动控制型号会逐渐被自动控制型号升级和替代，使精馏产品质量和精馏操作的稳定性大大提高。

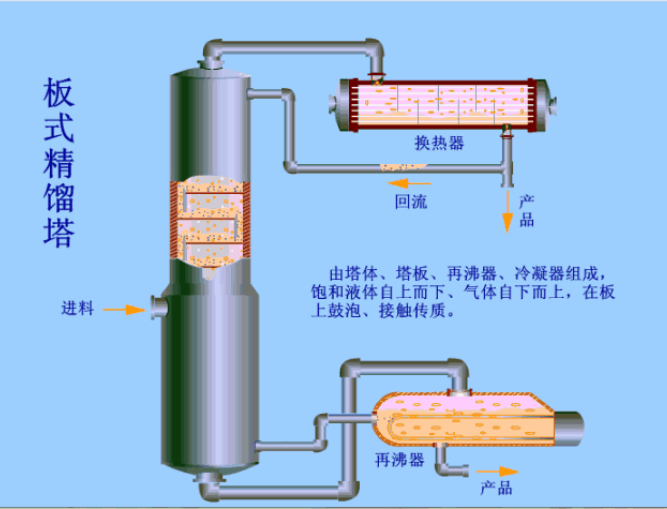

                                                                         图（4）板式精馏塔工作图示
