CDU和VDU蒸馏装置流程图& CDU和VDU精馏装置流程图

1.CDU装置原则流程

CDU装置即常压蒸馏部分

 常压蒸馏原理：

 精馏又称分馏，它是在精馏塔内同时进行的液体多次部分汽化和汽体多次部分冷凝的过程。

 原油之所以能够利用分馏的方法进行分离，其根本原因在于原油内部的各组分的沸点不同。

 在原油加工过程中，把原油加热到360～370℃左右进入常压分馏塔，在汽化段进行部分汽化，

其中汽油、煤油、轻柴油、重柴油这些较低沸点的馏分优先汽化成为气体，而蜡油、渣油仍为液体。

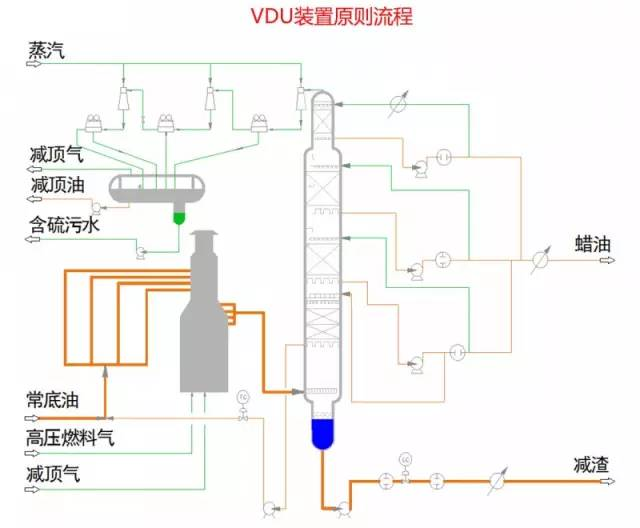

VDU装置原则流程

VDU装置即减压蒸馏部分

 减压蒸馏原理：

 液体沸腾必要条件是蒸汽压必须等于外界压力。

 降低外界压力就等效于降低液体的沸点。压力愈小，沸点降的愈低。如果蒸馏过程的压力低于大气压以下进行，

这种过程称为减压蒸馏。
